Split-Klimaanlage einbauen: Ablauf vom Aufmaß bis zur Inbetriebnahme

Einbau ist der Weg zum nutzbaren System

Eine Split-Klimaanlage besteht aus mindestens einem Innen- und einem Außengerät. Dazwischen verlaufen Kältemittelleitungen, elektrische beziehungsweise steuernde Verbindungen und ein Kondensatweg. Erst nach fachgerechter Montage, Prüfung und Inbetriebnahme wird aus den Komponenten eine funktionierende Anlage.

Der Einbau beginnt deshalb nicht mit der Bohrmaschine. Zuerst werden Kühllast, Luftführung, Außenstandort und Leitungsweg abgestimmt. Bei Miet- oder Gemeinschaftseigentum liegen die notwendigen Zustimmungen vor. Elektro- und Nebenarbeiten sind zugeordnet. Diese Vorbereitung entscheidet, ob der Montagetag planmäßig verläuft.

Ein klarer Ablauf schützt auch das Gebäude. Bohrbereiche werden geprüft, Arbeitsflächen geschützt und Durchführungen dauerhaft geschlossen. Die abschließende Übergabe erklärt Bedienung und Pflege, statt nur eine laufende Maschine zu hinterlassen.

Schritt 1: Bedarf und Räume erfassen

Der Fachbetrieb benötigt für jeden Zielraum Maße, Fenster, Dach- beziehungsweise Geschosslage, Verschattung, Nutzung, Personen und relevante Geräte. Daraus entsteht eine Kühllast. Quadratmeter allein reichen nicht, weil ein Dachraum mit Westfenster anders belastet ist als ein verschattetes Erdgeschosszimmer.

Zusätzlich wird festgelegt, welche Räume wirklich eine eigene Klimazone brauchen. Ein Innengerät im Flur verteilt kalte Luft nicht zuverlässig durch mehrere geschlossene Türen. Für mehrere Räume werden Multisplit, mehrere Monosplit-Systeme oder eine andere Zonierung verglichen.

Der gewünschte Heizbetrieb wird ausdrücklich genannt. Wenn die Anlage als Luft-Luft-Wärmepumpe einen wesentlichen Heizanteil übernehmen soll, braucht es neben der Kühllast eine Heizlast und Leistungsdaten für relevante Außentemperaturen.

Diese Phase endet mit einem nachvollziehbaren Systemkonzept, nicht nur mit einer Modellnummer.

Schritt 2: Innenpositionen festlegen

Das Innengerät soll den Raum erfassen, ohne Bett, Sofa oder Arbeitsplatz dauerhaft direkt anzublasen. Wandhöhe, Möblierung, Vorhänge und Türen beeinflussen die Luftführung. Filter und Gehäuse bleiben für Reinigung und Service erreichbar.

Der vorgesehene Platz wird gemeinsam mit dem Leitungsabgang betrachtet. Eine Außenwandposition ermöglicht häufig einen kurzen Weg, kann aber ungünstig ausblasen. Eine Innenwand kann komfortabler sein, benötigt jedoch einen längeren Kanal. Der kleinste robuste Gesamtweg gewinnt, nicht automatisch die kürzeste Leitung.

Bei mehreren Innengeräten wird jede Zone einzeln geprüft. Einheitliche optische Höhen sind wünschenswert, dürfen aber Luftverteilung oder Gefälle nicht verschlechtern. Die Positionen werden vor Montage markiert und bestätigt.

Schritt 3: Außenstandort prüfen

Das Außengerät braucht freien Luftaustausch, die vorgesehenen Abstände, Tragfähigkeit und Wartungszugang. Ausgeblasene warme Luft darf nicht in einer engen Nische zurückströmen. Dichte Verkleidungen oder Pflanzen können den Betrieb beeinträchtigen.

Bodenaufstellung, Wandkonsole, Balkon und Dach haben unterschiedliche Anforderungen. Am Boden ist das Gerät gut erreichbar, braucht jedoch Fundament und Schutz. Eine Konsole hält Fläche frei, kann aber Schwingungen in das Gebäude übertragen. Ein Dachstandort erhöht oft Montage- und Serviceaufwand.

Eigene und benachbarte Fenster, Terrassen und Schlafräume werden für Schall und Luftstrom berücksichtigt. Schwingungsentkopplung gehört zur Befestigung. Ein Nachtmodus ersetzt keinen geeigneten Standort.

Der Fachbetrieb bestätigt außerdem zulässige Leitungslänge und Höhenunterschiede. Erst dann ist die Außenposition technisch belastbar.

Schritt 4: Leitungs- und Kondensatweg zeichnen

Vor Beginn wird der komplette Verlauf innen und außen festgelegt. Im Bestand kommen häufig sichtbare Leitungskanäle zum Einsatz. Farbe, Breite, Ecken und Übergänge werden besprochen. Eine verdeckte Führung verursacht zusätzliche Bau- und Oberflächenarbeiten und muss zugänglich beziehungsweise fachgerecht geplant sein.

Kältemittelleitungen benötigen geeignete Dämmung und Biegeradien. Sie werden geschützt befestigt. Elektrische und steuernde Verbindungen folgen den Vorgaben des Systems.

Kondensat soll wenn möglich mit natürlichem Gefälle zu einer geeigneten Stelle laufen. Fehlt Gefälle, kann eine Pumpe erforderlich sein. Ihre Lage, Geräuschentwicklung, Stromversorgung und Wartung werden vorab berücksichtigt. Das Wasser darf nicht unkontrolliert auf Fassade, Balkon oder Wege gelangen.

Eine Skizze verhindert, dass Kanal und Ablauf erst während der Arbeit improvisiert werden.

Schritt 5: Zustimmungen und Schnittstellen abschließen

In einer Mietwohnung wird der konkrete Einbau schriftlich vom Vermieter freigegeben. Bei Wohnungseigentum können Fassade, Dach oder Balkon gemeinschaftliche Bauteile sein. Örtliche Vorgaben und Denkmalschutz werden bei Bedarf mit den zuständigen Stellen geklärt.

Die Freigabe bezieht sich auf Position, Befestigung, Leitungsweg, Kondensat und Gerät. Eine allgemeine Zustimmung zu „einer Klimaanlage“ ist schwächer als eine Anlage mit Fotos und Skizzen.

Elektroarbeiten sind eindeutig zugeordnet. Das Angebot beschreibt, von welchem Anschlusszustand der Klimabetrieb ausgeht. Auch Kernbohrung, Gerüst, Maler- oder Dacharbeiten werden einem Gewerk zugewiesen. So wartet am Montagetag niemand auf eine ungeklärte Vorleistung.

Das endgültige Gerät wird erst bestellt, wenn die tragenden Voraussetzungen feststehen.

Schritt 6: Arbeitsbereiche vorbereiten

Innen werden Möbel und empfindliche Gegenstände aus dem Arbeitsbereich entfernt oder geschützt. Der Weg von Eingang zu Montageorten bleibt frei. Der Fachbetrieb benötigt Zugang zu Elektroverteilung, Innenwänden, Außenplatz und gegebenenfalls Dach oder Gemeinschaftsflächen.

Außen werden Pflanzen, lose Gegenstände und Hindernisse im nötigen Bereich entfernt. Ein Fundament oder eine vorbereitete Konsole muss rechtzeitig fertig sein, wenn sie nicht Bestandteil derselben Montage ist.

Kinder und Haustiere bleiben aus den Arbeitszonen. Bohr- und Schneidarbeiten erzeugen trotz Absaugung Staub und Geräusch. Vereinbarte Arbeitszeiten und Zugänge werden mit Bewohnern beziehungsweise Nachbarn koordiniert.

Vor dem ersten Eingriff bestätigt der Monteur die markierten Positionen und prüft, ob sich seit dem Aufmaß etwas verändert hat.

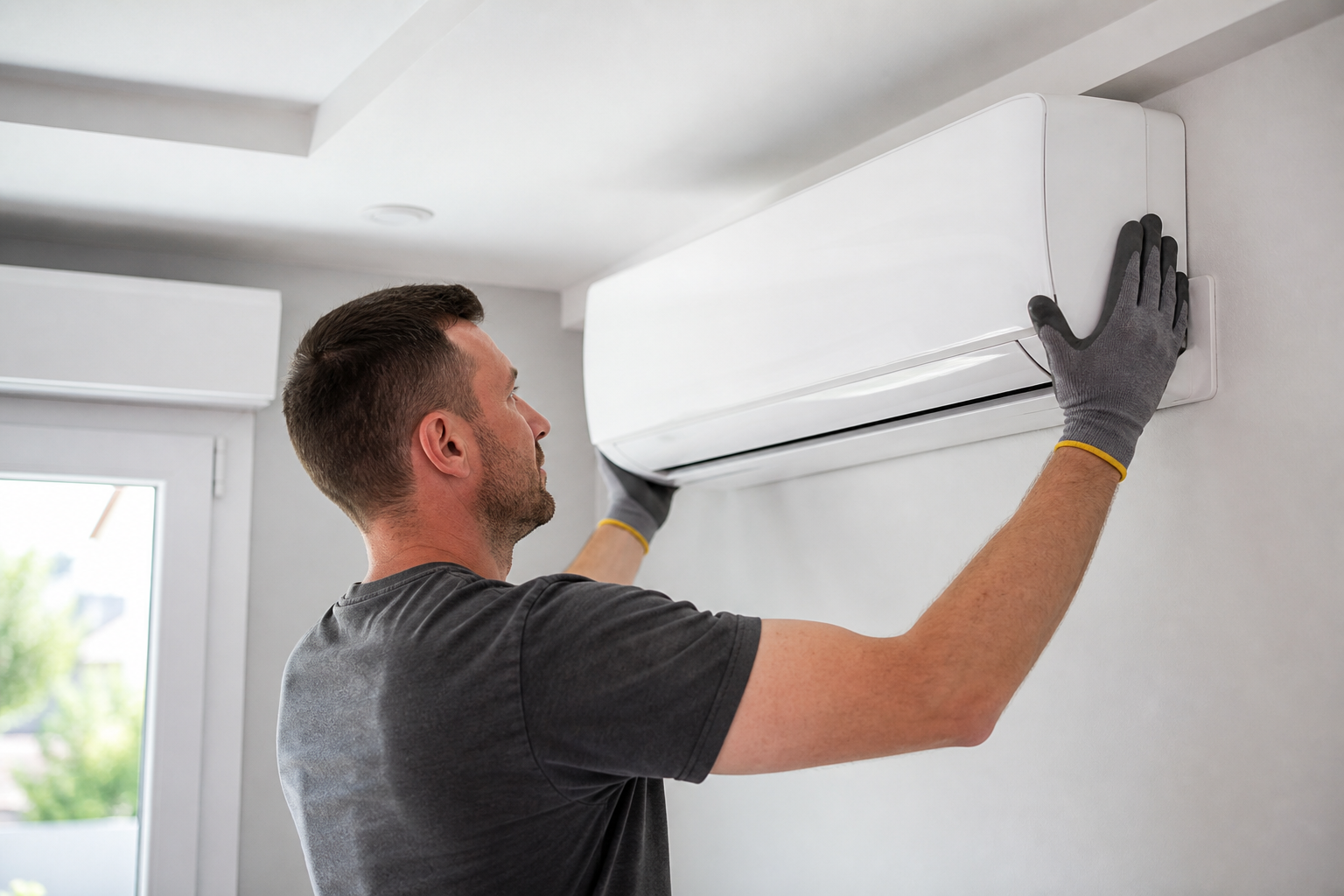

Schritt 7: Innengerät befestigen

Für ein Wandgerät wird zunächst die Montageplatte waagerecht und tragfähig befestigt. Wandmaterial und Befestigungsmittel müssen zusammenpassen. Vorgeschriebene Abstände für Ansaugung, Ausblas und Service bleiben frei.

Die Öffnung für das Leitungsbündel wird an der abgestimmten Stelle hergestellt. Vorher werden bekannte Leitungen und bauliche Besonderheiten berücksichtigt. Durchmesser und Neigung richten sich nach der konkreten Ausführung.

Das Innengerät wird erst endgültig eingesetzt, wenn Leitungen, Ablauf und elektrische Verbindungen korrekt vorbereitet sind. Schläuche dürfen nicht gequetscht werden. Die Montage sitzt stabil und ermöglicht den späteren Filterzugang.

Andere Innengerätebauformen haben eigene Befestigungs- und Einbauanforderungen. Der Ablauf wird entsprechend dem Produkt angepasst.

Schritt 8: Außengerät montieren

Das Außengerät wird auf Fundament, Konsole oder vorgesehener Konstruktion befestigt. Tragfähigkeit, waagerechter Stand und Schwingungsentkopplung werden geprüft. Vorgeschriebene Luft- und Serviceabstände bleiben erhalten.

Bei Arbeiten in Höhe gelten die notwendigen Sicherungs- und Zugangsvorkehrungen. Eine provisorische Leiter ist kein Ersatz für den geplanten Montageweg. Dachabdichtungen und Fassadenanschlüsse werden durch die zuständigen Fachkräfte geschützt.

Das Gerät darf weder Wege blockieren noch so stehen, dass Kondensat oder Abtauwasser gefährlich abläuft. Im Heizbetrieb wird Frost berücksichtigt. Leitungen werden gegen Witterung und Beschädigung geschützt zum Anschluss geführt.

Schritt 9: Kältemittelkreis fachgerecht herstellen

Die Leitungen werden passend abgelängt, verbunden und nach den Vorgaben des Systems verarbeitet. Sauberkeit ist wichtig, weil Feuchtigkeit und Fremdstoffe den Kältekreis beeinträchtigen können. Offene Enden bleiben nicht ungeschützt liegen.

Vor der Inbetriebnahme erfolgt die vorgesehene Dichtheits- und Systemprüfung. Der Kreis wird entsprechend dem konkreten Verfahren vorbereitet. Diese Arbeiten gehören in qualifizierte Hände und werden dokumentiert.

Kältemittel ist kein Verbrauchsstoff, der regelmäßig ohne Ursache nachgefüllt werden sollte. Fehlt später Kältemittel, wird die Ursache geprüft und fachgerecht behoben. Der Betreiber arbeitet nicht selbst am Kreislauf.

Leitungslänge und gegebenenfalls erforderliche Anpassungen werden gemäß Herstellerunterlagen behandelt.

Schritt 10: Kondensat und Elektro prüfen

Der Kondensatweg wird mit Wasser beziehungsweise dem vorgesehenen Prüfverfahren kontrolliert. Gefälle, Verbindungen und Einleitstelle müssen funktionieren, bevor Kanäle endgültig geschlossen werden. Eine Pumpe wird einschließlich Störverhalten getestet.

Die elektrische Verbindung wird nach Planung hergestellt. Schutz, Abschaltung und Zuleitung entsprechen dem konkreten System. Klima- und Elektrofachkräfte koordinieren ihre Schnittstelle. Offene oder provisorische Verlängerungsleitungen bleiben nicht als Dauerlösung.

Leitungskanäle werden sauber geschlossen, Durchführungen innen und außen wetterfest beziehungsweise bauphysikalisch passend abgedichtet. Sichtflächen werden gemäß vereinbartem Umfang wiederhergestellt.

Schritt 11: Inbetriebnahme und Funktionsprüfung

Nach Abschluss der Montage startet der Fachbetrieb die Anlage. Kühlbetrieb, Temperaturerfassung, Lüfter, Lamellen und Kommunikation zwischen Innen- und Außengerät werden geprüft. Bei reversiblen Systemen wird der Heizbetrieb je nach Bedingungen und vereinbartem Verfahren ebenfalls kontrolliert.

Jedes Innengerät einer Multisplit-Anlage wird einzeln und im vorgesehenen Zusammenspiel getestet. Die Außeneinheit muss die Kombination erkennen. Kondensat und Geräusch werden beobachtet; lockere Verkleidungen oder ungewöhnliche Vibrationen werden nicht als spätere Kleinigkeit verschoben.

Eine kurze Prüfung ersetzt keine komplette Sommersaison, bestätigt aber, dass Montage und Grundfunktion dem geplanten Zustand entsprechen.

Schritt 12: Übergabe statt bloßer Abfahrt

Der Nutzer erhält eine Einweisung in Betriebsarten, Solltemperatur, Lüfter und Zeitfunktionen. Filterzugang und Pflege werden gezeigt. Ebenso wichtig sind Kondensatweg, freie Außenabstände und erkennbare Störzeichen.

Übergeben werden Bedienungsunterlagen, Gerätedaten, Inbetriebnahme- und gegebenenfalls Prüfprotokolle sowie Ansprechpartner. Leitungsverlauf und verdeckte Bereiche sollten dokumentiert sein, damit spätere Bohrungen oder Wartung sicherer werden.

Der Auftraggeber prüft die vereinbarten Positionen, sichtbaren Kanäle, Oberflächen und Sauberkeit. Offene Restarbeiten werden konkret mit Verantwortlichem und Termin festgehalten.

Abnahmecheck für den Einbau

• Geräte sitzen an den vereinbarten Positionen
• Luftstrom trifft keine dauerhaften Aufenthaltsplätze direkt
• Außengerät steht stabil mit freien Luftwegen
• Kanäle und Durchführungen sind sauber geschlossen
• Kondensat läuft kontrolliert ab
• alle Innenzonen reagieren und sind bedienbar
• ungewöhnliche Geräusche oder Vibrationen fehlen
• Elektro- und Nebenarbeiten sind abgeschlossen
• Bedienung und Filterpflege wurden erklärt
• Dokumente und Ansprechpartner sind übergeben

Diese Punkte bewerten die reale Nutzung, nicht nur das Vorhandensein der Komponenten.

Einbau vollständig anbieten lassen

Stellen Sie Raumdaten, Fotos und mögliche Positionen bereit. Bitten Sie um ein Angebot, das Aufmaß, Geräte, Befestigung, Leitungen, Kondensat, Elektrogrenze, Inbetriebnahme und Übergabe benennt. Unklare Nebenarbeiten werden vor Auftragserteilung geklärt.
